AS 200 II Baseline

Die Spiralstrahlmühle AS 200 II Baseline verbindet eine bekannte und bewährte Technologie mit hoher Wirtschaftlichkeit. Das Design konzentriert sich auf grundlegende GMP-Anforderungen und standardisierte Module, die mit hoher Benutzerfreundlichkeit und cleveren Designlösungen umgesetzt sind.

modernes Design für hohe Benutzerfreundlichkeit
cGMP-Design für eine gute Reinigungsfähigkeit, alle relevanten Teile mit AISI 316 L und FDA-Zulassung
Plug-and-Play-Design für den sofortigen Einsatz nach der Lieferung
einfache Nachrüstung verschiedener Dosierorgane: Lanze, Schnecke (optional), Dosierrinne (optional) oder Handaufgabe
pneumatisch ansteuerbare Rüttelplatte, um flexibel auf Produkteigenschaften zu reagieren und die Betriebsgeräusche zu reduzieren
innovatives Filterkonzept mit mehreren optionalen Filtertypen
kompakte Steuerung mit Erweiterungsmöglichkeiten
universeller Spannungsanschluss von 3x230 V bzw. 3 x 400 V (Starkstrom), 50 und 60 Hz
kompaktes Design, attraktiver Preis

Europäische Sicherheitsstandards
100% made in Germany
Internationale pharmazeutische Standards

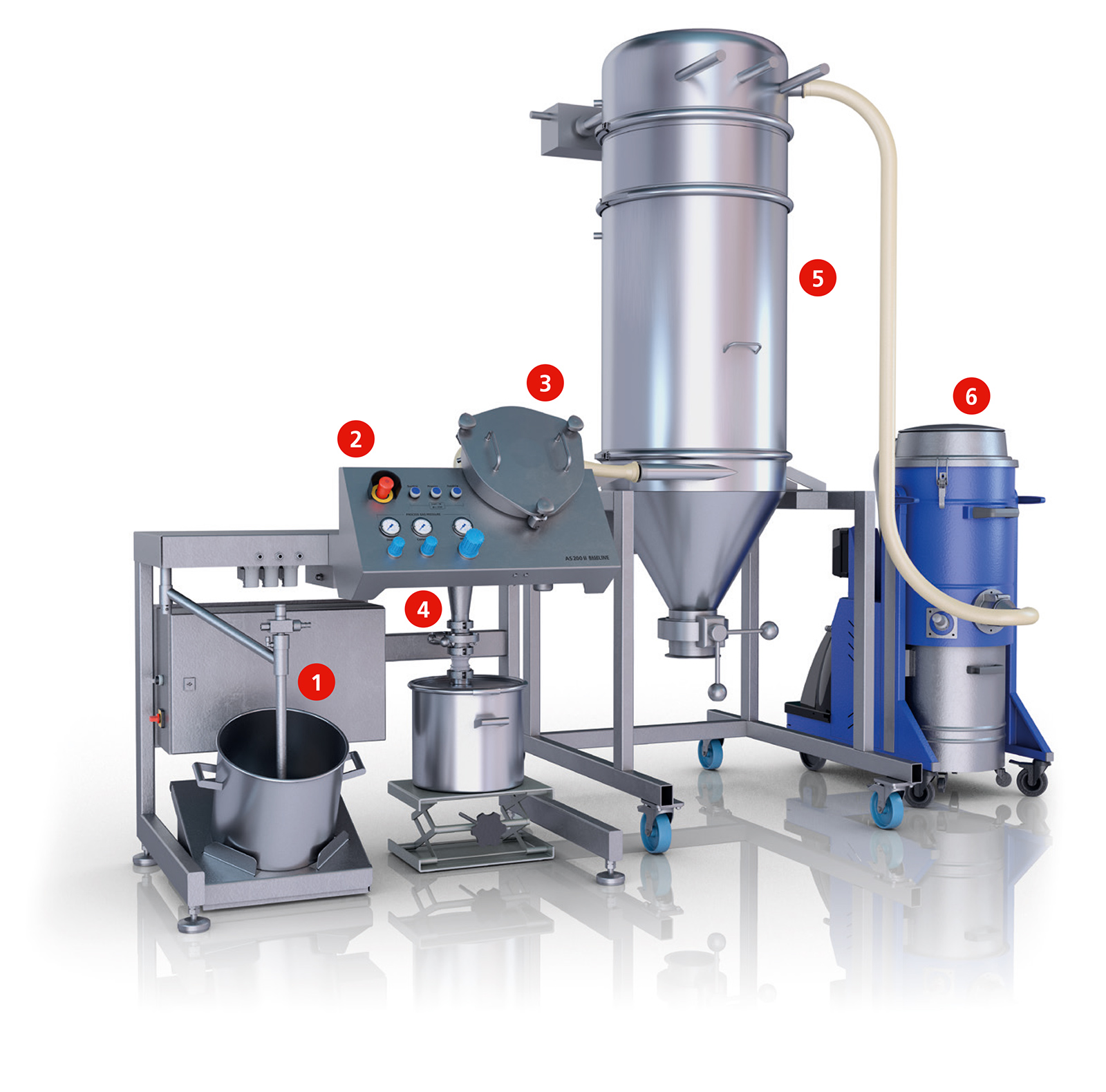

Spiralstrahlmühle AS 200 II Baseline für ultrafeine Zerkleinerung

Hochwertige Pulverproduktion. Made in Germany!

1 Material-Dosierung: Fluidisierende Förderlanze und andere Optionen

optimal für leicht zu handelnde Produkte
Dosierlanze saugt das Material direkt in die Mühle
genaue und zuverlässige Massendurchsätze von 5 - 40 kg/h
einfach zu bedienen und leicht zu reinigen
geringere Staub- und Lärmemissionen
optional: Dosierschnecke für die zuverlässige Dosierung von Produkten mit schlechten Fließeigenschaften. Auf Wunsch auch mit Ansaugfilter für saubere Dosierung mit Abschluss zur Umgebungsluft
optional: Dosierrinne

2 Bedienpanel mit Leuchttasten

einfache Bedienung
optische Rückmeldung über Anlagenverfügbarkeit

3 Zerkleinerung: Alpine Spiralstrahlmühle

bewährte Alpine-Konstruktion reduziert die Anzahl der Teile und ermöglicht eine schnelle Montage und perfekte Reinigungsergebnisse
ergonomisches Design
modernes, vertikales Mühlendesign ermöglicht einfaches Öffnen der Mühle für Inspektion und Reinigung
alle Parameter auf einen Blick mit dem neuen Arbeitspanel, einfach und präzise einstellbar
austauschbare Einsätze reduzieren die Wartungskosten und ermöglichen die Verarbeitung von Produkten mit schlechten Fließeigenschaften

4 Zyklon: Partikelabscheidung

Produktabscheidung durch bewährten Alpine-Hochleistungszyklon
Keine produktberührenden Textilfilter
Produktsammlung in einer Edelstahltrommel
Dies ermöglicht einen Produktwechsel in kürzester Zeit und eine hohe Produktrückgewinnung

5 Produktfilter: innovatives Filterkonzept mit bedarfsgerechten Filtertypen

Standardversion mit Aspirator ohne Filter
automatisch abgereinigter Filter für kontinuierliche Produktion
semi-batch Filter: für höhere Produktausbeute bei kleinen bis mittleren Batchgrößen
small-batch Filter für die Kleinchargen-Produktion
hohe Flexibilität: Je nach den individuellen Anforderungen können Filter optional zugekauft werden. So kann die Anlage für alle Batchgrößen optimal ausgerüstet werden.

6 Absaugvorrichtung

Filterbeutel manuell reinigbar
einfacher und staubdichter Anschluss des Produktsammelbehälters
Das Prozessgas wird in einem Aspirator mit integrierter Staubabscheidung, HEPA-Filter und Abluftventilator gefiltert

Referenzprodukte

Produkt	Endfeinheit	Durchsatz
Progesteron	90 % < 9 µm	20 kg/h
Diosmin	90 % < 4 µm	8 kg/h
Omeprazol	90 % < 5 µm	3 kg/h
Kosmetischer Puder	90 % < 10 µm	15 kg/h

Technische Daten

Durchmesser Mahlkammer	200 mm
Arbeitsdruckbereich	2 – 8 bar (g)
Feinheitsbereich d50	1 – 40 µm
Druckluftverbrauch	150 – 200 µm
Maße (LxBxH) (ohne Absaugvorrichtung)	1,2x0,8x1,3 m
Stromversorgung	Drehstrom, 230–400 V; 2,2 kW

Für Ihre perfekte Anlage

Alle Konfigurationsmöglichkeiten auf einen Blick

Das Alpine Baseline Konzept beinhaltet viele Optionen für eine komplette und kompakte Mahlanlage. Mehrere Dosier- und Produktrückgewinnungsalternativen können individuell kombiniert werden, um Ihr passgenaues System zu schaffen.
