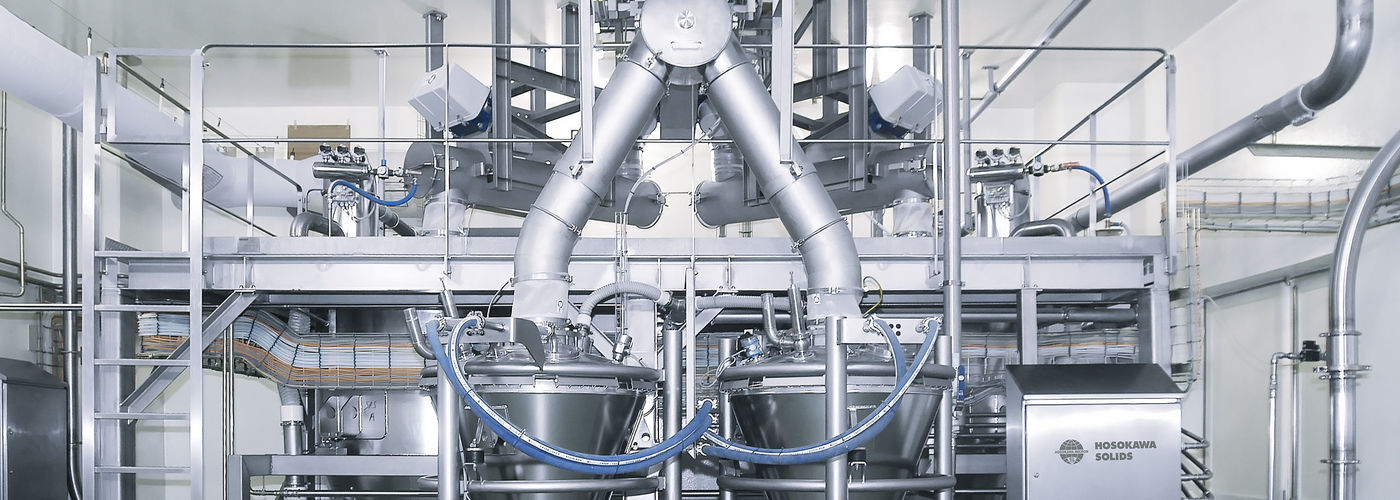

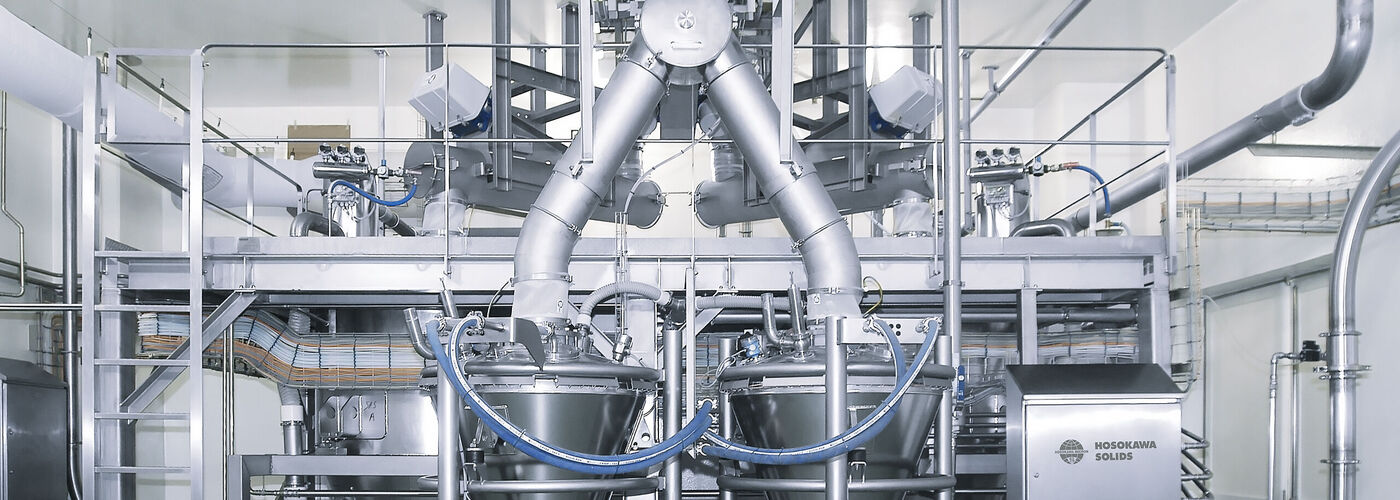

Pneumatische Fördersysteme
Für jedes Produkt und jede Aufgabenstellung das passende SystemDie Pneumatische Förderung wird mit den folgenden Hosokawa Solids Solutions Komponenten für die Druck- und Saugförderungen realisiert: Pneumatische Sender (Gefäß-Förderung), Durchblasschleusen (Schleusen-Förderung), Taktsaugfördergeräte Vacu-Fill (Vakuum-Förderung), Weichen und Förderleitungsteilen. Sie werden sowohl in der Schwer-Industrie in Normalstahl als auch in der Fein-Chemie-Branche in Edelstahl eingesetzt.
Sowohl Dichtstrom- als auch Dünnstrom-Förderverfahren im Druck- oder Vakuum-Betrieb sind möglich. Das Förderverfahren mit den geeigneten Geräten wird nach den Schüttguteigenschaften, den Kundenanforderungen und den Randbedingungen festgelegt.
Diese Komponenten werden in der Regel als Komplettpaket für die jeweilige Förderaufgabe ausgelegt und geliefert. Sie sind aber auch einzeln erhältlich, z.B. Taktsaugfördergerät mit Sauglanze zum manuellen Absaugen aus Fässern / Containern.
Hosokawa Solids, Spezialist für Schüttguthandling, ist seit 2020 Teil der Hosokawa Alpine Gruppe.
Dichtstrom- oder Dünnstromförderung?
Die verschiedenen Förderverfahren im ÜberblickDie Wahl der Fördermethode hängt in erster Linie vom Fördergut und Ihrer individuellen Applikation ab. Grundsätzlich wird hier zwischen Dichtstromförderung (Strähnenförderung und Pfropfenförderung) und Dünnstromförderung (Flugförderung) unterschieden.
Die Dichtstromförderung ist für trockene Schüttgüter wie Pulver, Granulat, Pellets oder Flocken geeignet. Sie ist produktschonend und entmischungsfrei. Da ein Fördersystem zur Dichtstromförderung kaum bewegliche oder rotierende Teile enthält, reduziert sich der Wartungsaufwand.
Strähnenförderung:
- Luft schiebt oder saugt einen Teil des Fördergutes als Strähnen über den Boden des Rohrs, einzelne Partikel fliegen darüber
- Luftgeschwindigkeit 10–20 m/s
- Druck- oder Saugbetrieb möglich
Pfropfenförderung:
- Luft schiebt Fördergut mit geringer Geschwindigkeit, aber hohem Druck durch die Förderleitung
- Luftgeschwindigkeit 3–10 m/s
- Nur Druckbetrieb möglich
- Für trockene, frei fließende, unempfindliche uns nicht abrasive Pulver oder Schüttgüter
- Fördergut wird mit verhältnismäßig großen Luftmengen und geringen Drücken schwebend durch die Leitung gesaugt oder geblasen
- Luftgeschwindigkeit: 15–40 m/s
- Druck- oder Saugbetrieb möglich
Sie sind sich nicht sicher, welche Fördermethode die passende für Sie ist? Dann kontaktieren Sie uns – wir beraten Sie gerne!
Hosokawa Solids Produktpalette
Pneumatische FördersystemeSender:
- Pneumatischer Sender im Hygienic Design: Pneumatischer Sender im Hygienic Design nach EU-Verordnungen und -Richtlinien, erfüllt GMP- und FDA-Anforderungen.
- Schub-Sender Typ PHP: Schub-Sender Typ PHP zur pneumatischen Dichtstromförderung im Schubförder-Verfahren. Durch die hohe Beladung und langsame Fördergeschwindigkeit fördert er besonders schonend und ist somit für empfindliche und abrasive Schüttgüter geeignet. Schwerindustrie-Ausführung, Industrie- / Feinchemie- / Hygiene-Ausführung.
- Vibro-Sender Typ PHV Heavy Design: Pneumatische Dichtstromförderung im Schubförder-Verfahren mit hoher Beladung und langsamer Fördergeschwindigkeit für schonende Förderung, geeignet für schwerfließende Schüttgüter, auch für hohe Temperaturen.
Schleusen:
- Durchblasschleusen Typ DBS: Dosierschleuse zum kontinuierlichen Eintrag in Druck- oder Saugförderleitungen.
- Zellenradschleuse Typ ZRS mit Leckluftsammler und Blasschuh: Für die pneumatische Druckförderung.
Taktsaugfördergeräte:
- Taktsaugfördergeräte VACU FILL: Wechselweises Befüllen und Entleeren der Takt-Saugfördergeräte, Ansaugen unter Vakuum, Restlosentleerung durch Druckluftimpuls.
- Taktsaugfördergeräte VACU FILL im Hygienic Design: Das hygienische Takt-Saug-Fördergerät für die pneumatische Vakuumförderung.
Wechselweises Befüllen und Entleeren. - Takt-Saug-Schubsender Typ PCV: Das kompakte Takt-Saug-Schubfördergerät: Überzeugende Technik für sicheres Fördern auch bei schwierigen Fließeigenschaften.
Weichen:
- Mehrwege-Weichen Typ MWW: Verteiler für pneumatische Druck-Förderleitungen oder Zusammenführen von Saug-Förderleitungen, bis 20 Abgänge, auch als Sammler, glatter und stoßfreier Materialdurchgang, molchbar, totraumfrei.
- Mehrwege-Weichen Typ MWW verschleißfeste Ausführung: Drehrohr und Anschlussteile mit Keramik-Auskleidung oder gehärtetes dickwandiges Rohr.
- Mehrwege-Weichen Typ MWW Antihaft-Ausführung: Drehrohr und Anschlussteile mit PE-Rohr oder aus Elastomer, glatter, stoßfreier Materialdurchgang.
- Zweiwege-Weichen Typ ZWW: Verteiler mit zwei Abgängen, kompakt, totraumfrei, glatter, stoßfreier Materialdurchgang, Ausführung auch verschleißfest oder in Antihaftversion.
- Rohrleitungsteile: Bögen und Förderrohrendstücke in Druck- und Saugförderleitungen aus verschleißfestem Stahlguss.
